Construire suport multifeed pentru LNB-uri

Chiar dacă o antenă de satelit este proiectată să recepționeze semnalul de la un singur satelit (poziție orbitală), adăugând LNB-uri suplimentare lângă cel central se pot recepționa sateliți aflați pe mai multe poziții orbitale relativ apropiate. Se realizează astfel un sistem de recepție multifeed. Acesta are avantaje și dezavantaje. Principalul avantaj față de un sistem motorizat este comutarea instantanee a canalelor de pe diferiți sateliți, fără a aștepta repoziționarea antenei. Dezavantajul este că semnalul recepționat de LNB-urile plasate în altă poziție decât focarul principal al antenei este mai slab. Totuși, performanțele sunt acceptabile cu antene de mici dimensiuni (90 cm).

Suporturi pentru mai multe LNB-uri se găsesc prin magazinele de specialitate. Multe dintre ele sunt proiectate pentru 2 sau 4 LNB-uri și nu permit prea multe ajustări, unele fiind specifice pentru o poziție orbitală. Vom încerca să construim un suport pentru LNB-uri și vom afla cum se calculează distanța dintre ele. Toate LNB-urile din sistemul de recepție trebuie să se afle la aceeași distanță de centrul antenei (distanța focală constantă) și trebuie să urmeze proiecția inversată a orbitei Clarke. Distanța focală este specifică antenei, iar proiecția orbitei depinde de diametrul antenei, locația în care se face recepția și sateliții aleși. Distanța dintre LNB-uri este proporțională cu diametrul antenei.

Sistem de recepție multifeed cu 8 LNB-uri (foto de Paul Lucas pe Flickr)

Comutator electronic de antenă cu diode PIN

Dioda PIN este o diodă semiconductoare care conține o zonă de semiconductor i între zonele p și n. Are proprietatea de a își modifica rezistența internă în funcție de polarizare. Datorită capacității proprii foarte mici, la frecvențe înalte, o diodă PIN se comportă ca o rezistență variabilă, în funcție de nivelul și polaritatea tensiunii aplicată. Polarizată invers, dioda are o rezistență mare, de ordinul kilo-ohmilor. Aceste proprietăți fac diodele PIN potrivite pentru comutarea semnalelor de radiofrecvență.

Dispozitivul prezentat în continuare comută două antene. Este util în multe situații. Putem avea o antenă pentru banda VHF și una pentru UHF, sau putem avea două antene orientate în direcții diferite. Comutarea se face prin cablul de semnale de la antene la receptor, fără a induce pierderi semnificative de semnal. O tensiune continuă, mică, este aplicată diodelor, prin cablul coaxial, pentru a le polariza pe rând. Alegerea diodei se face prin inversarea polarității acestei tensiuni.

Amplificator de antenă fără bobine pentru AM, SW, FM și VHF

Amplificatorul de antenă prezentat poate fi folosit pentru orice semnal aflat în benzile de înaltă frecvență (HF) și foarte înaltă frecvență (VHF). Oferă un câștig relativ constant de aproximativ 20 dB pentru orice frecvență aflată în intervalul 1 MHz - 400 MHz. Circuitul nu folosește bobine sau elemente reglabile. Totuși o bobină (choke) poate fi necesară dacă se dorește alimentarea amplificatorului prin cablul coaxial. Circuitul folosește 5 tranzistoare de radiofrecvență ce pot amplifica semnale de până la 600 MHz. Placa de circuit este proiectată pentru tranzistoarele (S)S9018 deoarece sunt ieftine și relativ ușor de găsit în diverse kituri. Puteți folosi de asemenea MPSH10 sau chiar vechile tipuri BF200 sau BF214, respectând ordinea pinilor de pe placă (EBC pentru S9018).

Intrarea amplificatorului este asimetrică și poate fi conectată la orice tip de antenă (după adaptorul de impedanță dacă este necesar). Deoarece tranzistorul din primul etaj (Q5) este conectat în configurație bază comună, impedanța de intrare este relativ mare. Amplificatorul poate fi folosit astfel și cu antene simple, care au de obicei o impedanță mai mare la frecvențe mici. Ieșirea amplificatorului este de 75 de ohmi asimetric. Câștigul mediu este de 20 dB.

Adaptor de impedanță de bandă largă VHF-UHF

Adaptorul de impedanță prezentat poate fi utilizat în benzile VHF și UHF (50 - 800 MHz). Intrarea este de 300 ohmi simetric iar ieșirea 75 ohmi asimetric pentru cablul coaxial. Acest tip de adaptor este folosit în majoritatea amplificatoarelor de antenă cu intrare simetrică la 300 de ohmi.

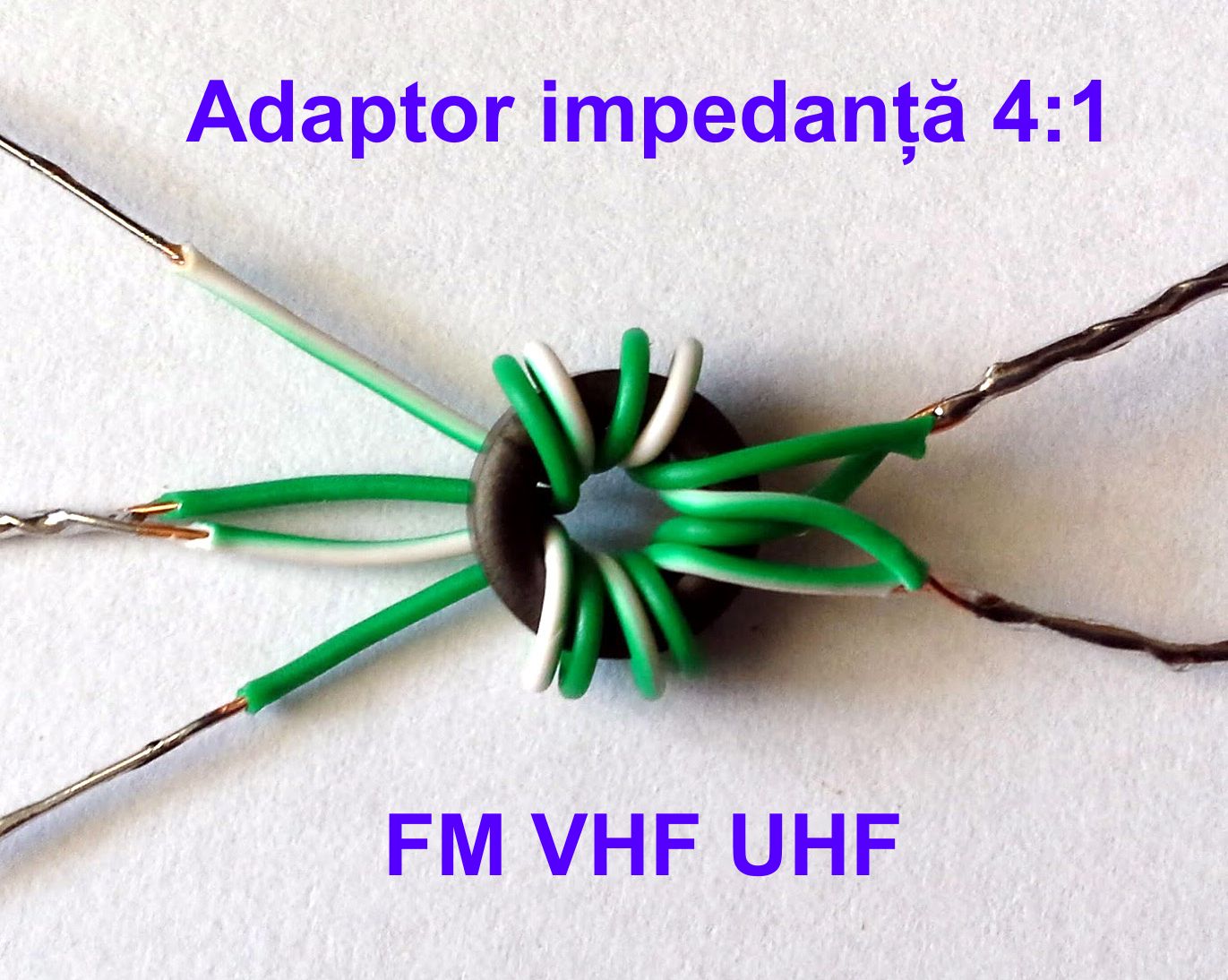

Pentru construcție veți avea nevoie de un miez de ferită de radiofrecvență de tip toroidal cu un diametru exterior cuprins între 8 și 16 mm și câteva fire de cupru de 0.3 - 0.5 mm diametru (se poate folosi fir din cablurile UTP).

Se vor bobina 2 x (2 ... 3) spire folosind câte două fire după cum este descris mai jos.

Antena Gray-Hoverman pentru recepții DVB-T2

Îți prezint o antenă de bandă largă ce poate fi utilizată pentru recepția televiziunii digitale terestre DVB-T2. Trebuie să menționez de la început că nu există antenă specifică pentru televiziunea digitală. Cât timp antena are un câștig acceptabil pe frecvența dorită, poate fi folosită pentru orice tip de semnal, fie el analogic sau digital. Nu doar frecvența contează. La fel de importantă este și polarizarea semnalului și lățimea de bandă a acestuia.

Antena de mai jos este ușor de construit și oferă performanțe destul de bune într-o bandă largă de frecvențe. Antena a fost proiectată și patentată în SUA în anii '60 de către Doyt R. Hoverman. Banda de frecvență recepționată este cuprinsă între 470 și 720 MHz (canalele UHF 21 - 52). Nu acoperă toată banda UHF până la 860 MHz, dar acest lucru nu mai reprezintă o problemă, pentru că frecvențele din jumătatea superioară au fost redistribuite rețelelor mobile. Adăugând încă două elemente se poate asigura și recepția jumătății superioare a benzii VHF 170 - 230 MHz (canalele 5 - 12). Designul antenei este oferit sub licența GNU GPL v3.
