Dispozitiv simplu pentru verificarea funcționării telecomenzilor

Construcția unui circuit simplu pentru verificarea prezenței de semnale IR emise de telecomenzi.

Comunicarea folosind semnale luminoase în spectrul infraroșu este utilizată pe scară largă la majoritatea dispozitivelor care pot fi controlate prin telecomandă. De cele mai multe ori, problemele care apar sunt datorate consumării bateriilor telecomenzii. În continuare este prezentat un circuit simplu de construit care ajută la verificarea stării de funcționare a unei telecomenzi. Mai exact, la apăsarea oricărui buton de pe telecomandă, un LED se aprinde. Telecomenzile pot fi verificate de asemenea folosind camere foto/video. Acestea sunt sensibile la lumina IR.

Pentru construirea circuitului veți avea nevoie de un receptor inforaroșu de tipul TSOP1738, SFH506 etc. Acestea pot fi găsite în orice dispozitiv care putea fi controlat prin telecomandă. Mai dificilă este identificarea pinilor integratului. Receptorul este construit într-o capsulă cu 3 pini (2 pini de alimentare și unul de semnal). Puteți identifica pinii analizând placa de circuit de unde ați luat receptorul. Iar dacă ați cumpărat unul, puteți căuta fișa tehnică după tipul lui.

Semnalul IR este de fapt o purtătoare de 38 kHz (de cele mai multe ori) modulată. Așadar un generator de impulsuri cu frecvența de 38 kHz ce comandă LED-ul emițător IR este oprit la intervale de timp definite pentru crearea formei de undă. Receptoarele IR sunt construite pentru diferite frecvențe ale purtătoarei. Cea mai utilizată frecvență este însă 38 kHz. De ce ar trebui să fie receptorul specific frecvenței de lucru? Pentru că acel integrat nu este doar o diodă receptoare IR, el amplifică, filtrează și demodulează semnalul, de asemenea. La ieșirea lui, pauzele de emisie apar ca logic „1”, iar perioadele cu purtătoare apar ca logic „0”. În schema de mai jos puteți vedea cum „arată” semnalul la emițător și ceea ce oferă receptorul la ieșire.

Notă: Există receptoare vechi care nu demodulează și nu inversează semnalul. Dacă semnalul de ieșire este neinversat, veți vedea LED-ul aprins continuu în absența unui semnal IR. În acest caz, LED-ul va fi conectat la masă, după inversarea polarității (a se vedea schema).

Acel semnal de ieșire poate fi analizat de un microprocesor pentru decodarea șirului de biți trimis de telecomandă. Dar, aici, îl vom utiliza pentru a aprinde un LED indicator. Montajul este unul simplu, pe care l-am construit pe o placă de test. Schema electrică este următoarea:

Verificați fișa tehnică a receptorului. Unele pot fi alimentate și cu 3V, iar consumul redus de curent le face potrivite pentru baterii cu Litiu de 3V (CR2032). Rezistorul înseriat cu LED-ul trebuie să fie de valoare mai mare decât de obicei (220 ohmi la 5V), pentru a limita curentul la 5-10mA. Ieșirea receptorului nu este proiectată pentru a alimenta un LED (curentul maxim poate fi găsit în fișa tehnică). LED-ul este conectat la 5V și nu la masă, deoarece prezența unui semnal IR este semnalată de receptor prin „tragerea” către masă a pinului de ieșire. Astfel, apare o diferență de potențial la terminalele LED-ului și acesta se aprinde.

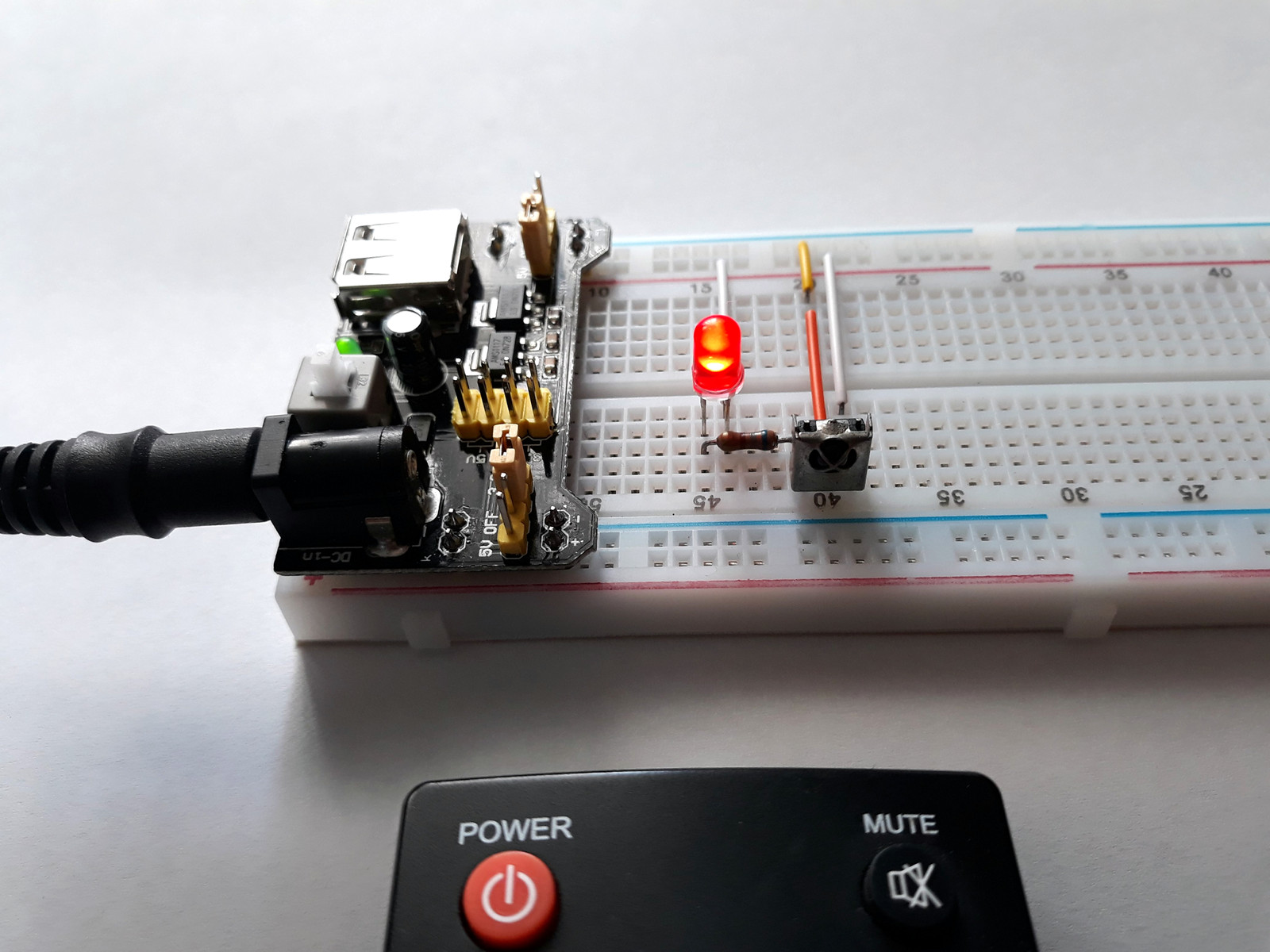

La apăsarea unui buton de pe telecomandă, LED-ul se aprinde intermitent. Circuitul funcționează cu orice telecomandă IR.
