Joc de lumini secvențiale cu NE555 și CD4017

 Autor:   Publicat pe:   Actualizat pe:  2020-02-07T21:11:10Z

Construiește un montaj tip joc de lumini cu LED-uri folosind integratele NE555 și CD4017

Utilizând circuitele integrate NE555 și CD4017, pot fi realizate aplicații variate, de la divertisment la utilizări în domeniul semnalizărilor diverse. În continuare este prezentat un circuit clasic care comandă un număr de până la 10 LED-uri, ce se aprind secvențial, unul după altul („lumină curgătoare”). Numărul LED-urilor poate fi redus, dacă este necesar. CD4017 are un pin de resetare, care este conectat la masă. Dacă se reconectează acest pin la una din ieșirile ce comandă LED-uri, secvența de aprindere ajunge până la acesta, apoi resetează integratul și o ia de la început.

Circuitul NE555 este configurat ca astabil de joasă frecvență. Frecvența este ajustabilă între anumite limite cu ajutorul unui rezistor semireglabil. R1, R2+RV1 și C2 determină frecvența de oscilație cuprinsă între 10 și 65 Hz (cu valorile din schemă). Poți calcula frecvența de oscilație a unui astabil cu NE555 folosind calculatorul de aici.

Joc de lumini secvențiale cu NE555 și CD4017

Circuitul pe care l-am construit a fost de fapt un kit. Datorită componentelor SMD, acest kit este mai greu de realizat cu unelte obișnuite de lipit. În cele din urmă am reușit, folosind tresă absorbantă pentru îndepărtarea aliajului în exces. La alimentare, montajul a funcționat din prima, fără probleme. Schema este următoarea.

Schema jocului de lumini cu NE555 și CD4017

Schema jocului de lumini cu NE555 și CD4017

Lumina curgătoare propriu-zisă este creată cu U2 (CD4017), un numărător incluzând un decodificator 1 din 10 acționat cu semnalul de tact de pe ieșirea Q (pinul 3) al U1. Din cele zece ieșiri ale lui U2, fiecare cuplată la câte un LED există întotdeauna una în starea 1. LED-urile au fiecare câte un rezistor comun de polarizare. Un circuit cu rezistor comun ar fi fost perfect funcțional, din moment ce un singur LED este aprins la un moment dat. În continuare, iată proiectul unui PCB cu componente THD.

PCB pentru jocul de lumini

PCB pentru jocul de lumini

Montajul se alimentează cu tensiuni cuprinse între 3 și 15 V. LED-urile pot fi eliminate și ieșirile conectate la un driver cu tranzistori/triace dacă se dorește comanda unor lumini de putere mare. Cu acest montaj, limitat la 4 ieșiri și cu driver se poate acționa inclusiv un motor pas cu pas (în regim de funcționare continuă).

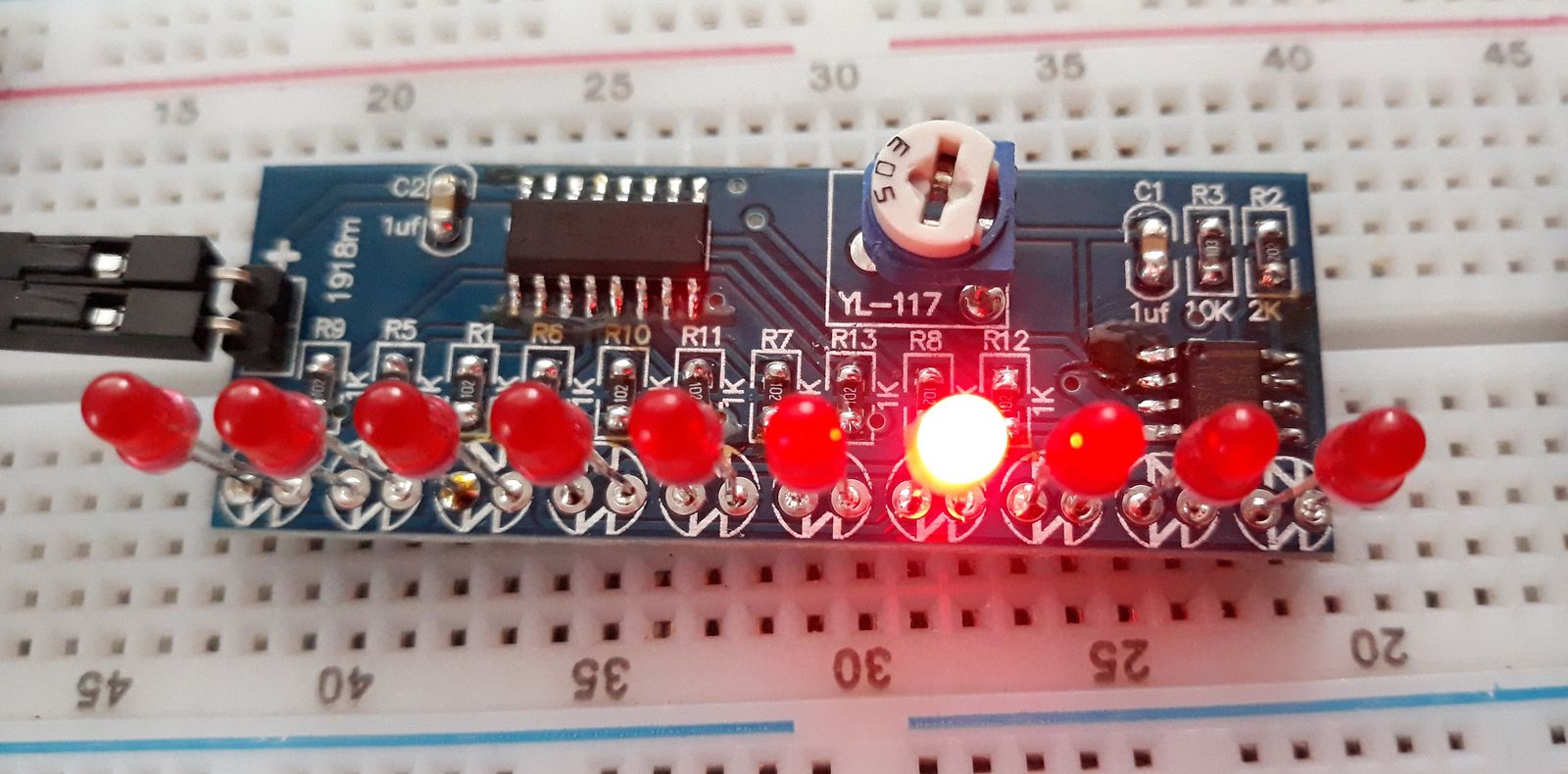

Jocul de lumini alimentat

Jocul de lumini alimentat

Poți descărca proiectul pentru placa de circuit cu componente THD de aici. Sunt necesare componente uzuale, ușor de găsit. Nu uita de cele două fire de conexiune din preajma lui CD4017 (unul aflat sub el). Poți vedea cum funcționează acest montaj în acest clip (YouTube).
