Antena Gray-Hoverman pentru recepții DVB-T2

Construiește o antenă Gray-Hoverman de bandă largă VHF-UHF ce poate recepționa emisiile analogice, dar și pe cele digitale DVB-T2

Îți prezint o antenă de bandă largă ce poate fi utilizată pentru recepția televiziunii digitale terestre DVB-T2. Trebuie să menționez de la început că nu există antenă specifică pentru televiziunea digitală. Cât timp antena are un câștig acceptabil pe frecvența dorită, poate fi folosită pentru orice tip de semnal, fie el analogic sau digital. Nu doar frecvența contează. La fel de importantă este și polarizarea semnalului și lățimea de bandă a acestuia.

Antena de mai jos este ușor de construit și oferă performanțe destul de bune într-o bandă largă de frecvențe. Antena a fost proiectată și patentată în SUA în anii '60 de către Doyt R. Hoverman. Banda de frecvență recepționată este cuprinsă între 470 și 720 MHz (canalele UHF 21 - 52). Nu acoperă toată banda UHF până la 860 MHz, dar acest lucru nu mai reprezintă o problemă, pentru că frecvențele din jumătatea superioară au fost redistribuite rețelelor mobile. Adăugând încă două elemente se poate asigura și recepția jumătății superioare a benzii VHF 170 - 230 MHz (canalele 5 - 12). Designul antenei este oferit sub licența GNU GPL v3.

Vizualizarea 3D de ma sus, generată în 4nec2, arată antena cu reflector. Elementele de sus și de jos se numesc NAROD (not a reflector or director) și au fost adăugate pentru a permite o mai bună recepție a benzii VHF-3. Se recomandă construirea antenei cu elemente reflector, deoarece astfel se obține o creștere semnificativă a performanțelor. Dar, poți testa recepția fără aceste elemente și dacă este suficient de bună poți renunța la ele.

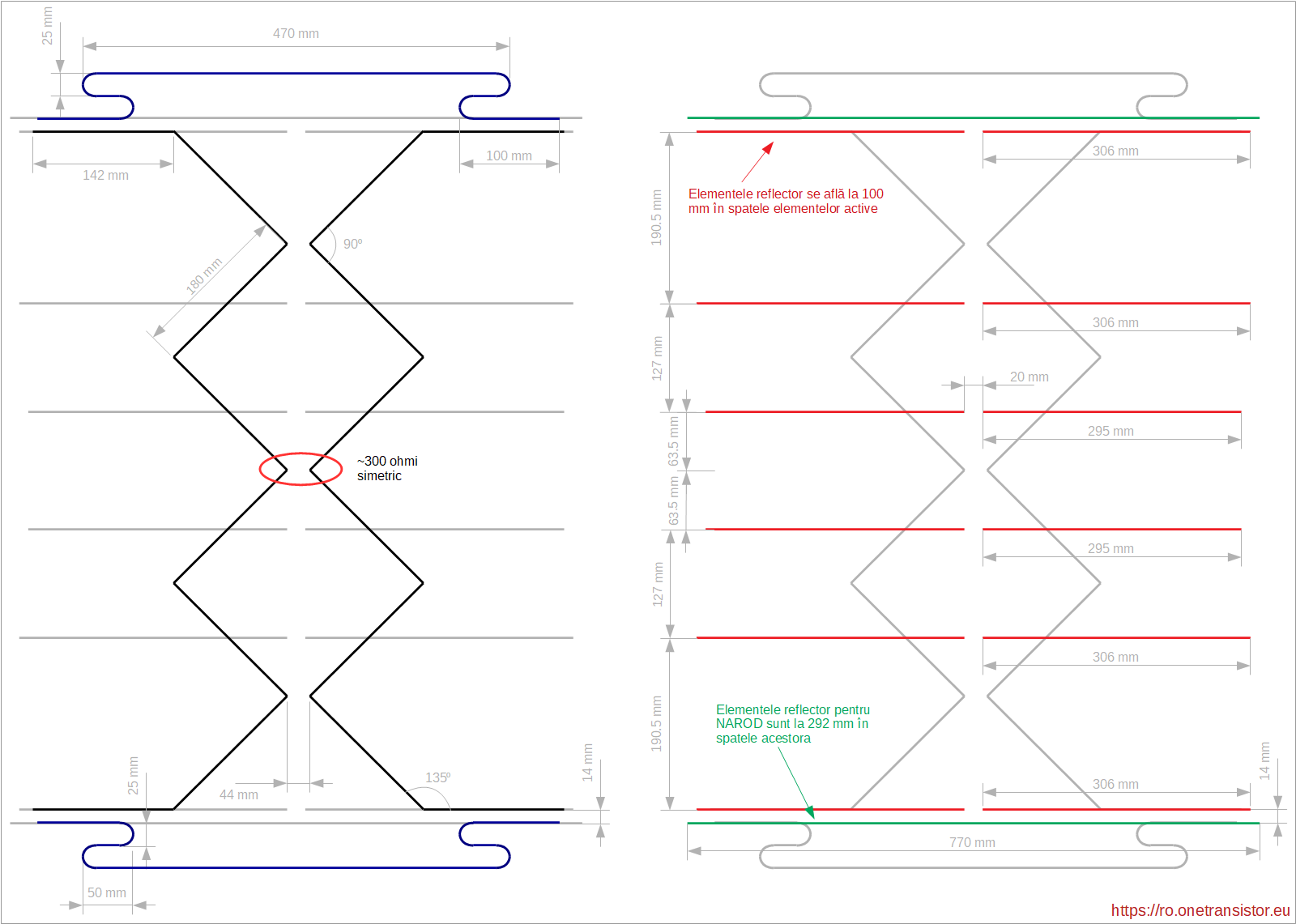

Antena Gray-Hoverman cu elemente NAROD

În desenul din stânga poți vedea elementele active ale antenei, cele albastre fiind așa numitele elemnte NAROD; în dreapta sunt elementele tip reflector, cele desenate cu roșu fiind aferente elementelor NAROD. Elementele reflector sunt amplasate la 10 cm în spatele elementelor active, cu excepția celor pentru NAROD, care se află la 29,2 cm în spatele lor. Antena poate fi construită folosind cupru sau aluminiu, fie tijă sau tub (țeavă) cu diametrul de 4 până la 8 mm. Reține că elementele NAROD și reflectoarele lor sunt necesare doar dacă dorești recepționarea benzii VHF-3.

Câștigul acestei antene, în funcție de varianta construită (cu sau fără reflectoare, repectiv NAROD) este calculat prin simulare 4nec2 și este exprimat în dBi. Pentru conversia la dBd (câștig raportat la un dipol simplu) se va scădea 2,15 din valoarea dBi.

Impedanța medie la bornele aceste antene este de 260 ohmi simetric, în banda UHF. Este important să folosești un adaptor de simetrizare 4:1 la conectarea cablului coaxial de 75 de ohmi. Se poate construi un transformator de impedanță sau se poate utiliza un amplificator cu intrare simetrică de 300 de ohmi cum este LNA-177. Este o idee bună să adaugi un amplificator la această antenă. Alte opțiuni ar fi LNA4ALL sau SPF5189Z, care au intrare asimetrică de 50-75 ohmi. Deci, pentru acestea va trebui să construiești acel transformator de impedanță. Antena Gray-Hoverman va fi amplasată în poziție verticală, așa cum apare în imaginea 3D de mai sus, și va fi folosită pentru recepția de semnale polarizate orizontal.

Resurse

• Proiectul original al antenei proiectată de Doyt R. Hoverman publicat pe Digital Home.
• Site-ul pe care au fost publicate elementele NAROD nu mai există, dar o copie arhivată poate fi accesată la Wayback Machine.
• Utilizatorul unclesam a realizat un dispozitiv pentru a ușura construcția elementelor NAROD pe Instructables.
