Circuit cu LED bicolor pentru pornirea sursei de PC

 Autor:   Publicat pe:   Actualizat pe:  2018-02-04T16:45:04Z

Dispozitiv simplu pentru pornirea și oprirea unei surse de alimentare ATX fără computer. Un LED bicolor indică modul de funcționare.

Sunt multe site-uri care prezintă metode de pornit o sursă de PC în afara acestuia în scopul transformării ei în sursă de alimentare de laborator. Metoda e simplă. Trebuie doar conectat firul verde (semnalul PS_ON) la masă.

Sursele de PC sunt proiectate să funcționeze cu sarcini oarecum constante, lucru care nu e valabil dacă sursa va fi folosită pentru diverse montaje. Pornirea unei surse cu o sarcină de câțiva miliamperi și apoi creșterea rapidă a sarcinii la 3 - 4 A o va face să se oprească. Ați putea crede că fie s-a defectat sursa, fie s-a ars siguranța. De fapt, circuitele de protecție ale sursei au detectat o problemă și au oprit-o.
Circuit cu LED bicolor pentru pornirea sursei de PC
Pentru a obține starea curentă a unei surse e nevoie de monitorizarea a trei semnale:
  • +5V_SB - tensiunea de stand-by, e prezentă când sursa e alimentată de la rețea.
  • PS_ON - semnalul care trebuie conectat la masă pentru pornire.
  • PWR_OK - dacă sursa e pornită (PS_ON este ținut la masă), o tensiune mai mare de 3 - 3.5 V pe acest pin semnifică funcționarea sursei. Altfel sursa este oprită.

Circuitul următor arată starea sursei folosind un LED bicolor și permite pornirea și oprirea ei cu un simplu buton.

Circuit cu LED bicolor pentru pornirea sursei de PC - schema
Schema electrică a circuitului de pornire a sursei
Circuitul este destul de simplu. Invertoarele A și B formează un comutator pornit/oprit. La alimentarea circuitului, ieșirea invertorului B este 0. Deci ieșirea C este 1 și sursa este menținută în stand-by. Și semnalul PWR_OK este 0 deoarece sursa nu este pornită. În această situație, ambele LED-uri sunt alimentate, culoarea fiind galben-portocaliu. Dacă butonul este apăsat, ieșirea invertorului B comută la 1, deci invertorul C ține PS_ON la 0 și pornește sursa. LED-ul verde se stinge și rămâne doar roșu. Asta până când PWR_OK devine 1, activând astfel LED-ul verde și oprindu-l pe cel roșu.

Circuitul se conectează la:
  • GND - orice fir negru (masa)
  • PS_ON - firul verde
  • PWR_OK - firul gri
  • +5V_SB - firul voilet

Informații despre pinii conectorului ATX pot fi găsite la pinouts.ru.

Culoarea LED-ului semnifică:
  • galben/portocaliu - sursă în stand-by
  • verde - sursă pornită, toate tensiunile prezente la ieșire
  • roșu - sursa e pornită dar nu funcționează. O repornire ar trebui să rezolve problema.

Unele surse, în special modele mai vechi, nu pornesc fără sarcină. Un rezistor de 10 - 22 ohmi la 10 W poate fi folosit pe linia principală de 5 V (firul roșu).

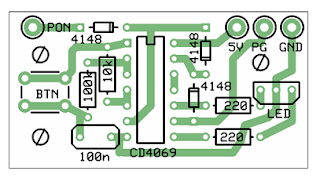

Circuit cu LED bicolor pentru pornirea sursei de PC - PCB
PCB pentru circuitul de pornire
Descărcări: proiect PCB.
